柔性防水套管是用于管道穿墻處有振動或防水要求嚴格的結構,它能夠適應一定的位移和振動,從而保護管道系統的安全和防水性能。根據02S404標準圖集,柔性防水套管的尺寸和管道的管徑有著密切的關系。

在確定柔性防水套管的尺寸時,通常需要考慮管道的公稱直徑(DN),并根據管道的外徑來選擇合適的柔性防水套管尺寸。例如,對于DN100的管道,其外徑通常為108mm,而相應的柔性防水套管的壓蓋內徑會設計為114mm,以確保管道能夠順利穿過柔性防水套管。

柔性防水套管的尺寸對照表通常會根據管道的公稱直徑(DN)來確定,這個對照表會列出不同公稱直徑對應的柔性防水套管內徑、壓蓋內徑、穿管外徑等關鍵尺寸。這些尺寸的選擇是為了確保管道能夠順利穿過防水套管,并且柔性防水套管能夠與墻體緊密配合,達到防水的效果。

在實際應用中,柔性防水套管的長度一般為300mm,這個長度可以根據具體的工程需求進行調整。柔性防水套管的材質通常為鋼制,外部可能增加防水翼環,以增強其防水性能。在安裝時,套管與管道之間的縫隙需要用密封材料填充,以確保防水效果。

柔性防水套管與穿過管道管徑的關系,不僅涉及到柔性防水套管的內徑和管道外徑的匹配,還包括了防水套管的長度、壁厚以及與管道之間的密封方式。正確的選擇和安裝柔性防水套管,對于確保管道系統的安全運行和防水性能至關重要。

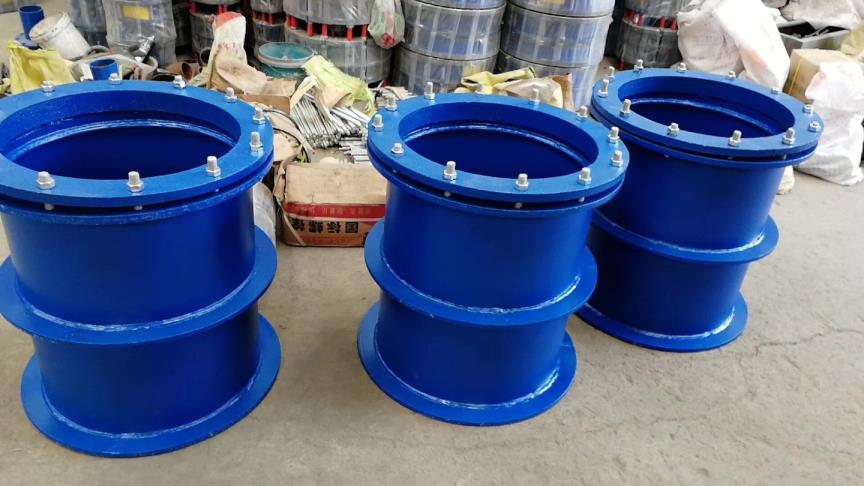

柔性防水套管
